生物質/天然氣雙燃料蒸汽鍋爐系列

★生物質、天然氣雙燃料-----

免脫硝的生物質鍋爐

免脫硝的生物質/天然氣雙燃料鍋爐系高效節能、潔凈環保的技術創新產品。該產品采用拱形管板、偏置爐膽、跑道型回燃室，與具有柔性的螺紋煙管、波形爐膽相配合的全新結構及全封閉的鍋爐本體，配套高效的超低氮生物質顆粒燃燒機，燃燼率高、高效節能；同時，由于生物質燃料無硫、低灰份等特性，輔以高效布袋除塵器，即可達到高度的潔凈環保要求。

本鍋爐是傳統燃煤鍋爐的升級換代產品，也是燃油、燃?xì)忮仩t的理想替代產品。

█鍋爐分類： ◆ 0.5-20噸/小時蒸汽鍋爐系列   ◆ 0.35-14MW熱水鍋爐系列

◆ 0.35-7MW熱載體鍋爐系列      ◆ 0.35-7MW熱風鍋爐系列

█ 鍋爐系統組成：

◆ 鍋爐主機        ◆ 燃料儲供系統   ◆ 燃燒系統    ◆ 煙氣凈化系統

◆ 煙氣再循環系統  ◆ 灰塵凈化系統   ◆ 測控系統    ◆ 熱力系統

█工作流程：

●燃料儲供系統：來自燃料加工廠的符合質量標準的生物質顆粒燃料，通過電動葫蘆與提升機的配合、注入燃料儲倉。儲倉內燃料根據燃燒機燃料消耗的需要，由倉體下部的卸料器及除鐵上料器聯動配合、將燃料送入燃燒機小料倉。

●燃燒系統：生物質燃燒機與鍋爐爐膛輔以獨特的一、二、三次供氧配風、再加入煙氣再循環技術構成燃燒系統，燃燒產生的高溫?zé)煔馔瓿奢椛浜蛯?duì)流換熱后，經鍋爐出煙口進入節能器、經充分換熱后排出。

●煙氣凈化系統：低氮燃燒凈化的煙氣在節能器出煙口排出后，經布袋除塵器的煙氣凈化系統清潔處理，潔凈煙氣經引風機排入大氣。

●煙氣再循環系統：將部分低溫?zé)煔庖牍娘L(fēng)機與空氣混合供氧配風，并在煙道上增加蝶閥以便控制調節，因煙氣吸熱和稀釋了氧濃度，使燃燒速度和爐內溫度降低，因而熱力NO_X減少，可減少60%-70%。

●灰塵凈化系統：鍋爐本體及煙氣凈化系統收集的灰塵，經灰塵凈化系統排入灰?guī)欤ゼ刑幚砗屠谩?/span>

●測控系統：由鍋爐房各部位的檢測儀表與電控箱連接，組成測控系統。鍋爐系統運行的全過程，全部由PLC系統通過各檢測儀表的反饋、全自動智能控制與調節。

█ 技術特點：

◆雙燃料燃燒：本鍋爐由于其獨特的優化設計，可實現鍋爐的雙燃料正常燃燒及運行；既可采用生物質顆粒，又可采用天然氣。

◆高效節能，熱效率高達90%以上：

●由于鍋爐全封閉運行，爐膛漏風極少；由于系統運行全部自動監控、運行參數隨時自動調整至足佳值，因此燃料的燃燒全部處于足佳運行狀態，燃料的燃燒完全、充分，燃燒效率高達98%以上；

●由于系統運行的自動控制，有效降低了人為因素對鍋爐運行效果的干擾，最終使得鍋爐實際運行熱效率高達90%以上，運行費用是燃油鍋爐的25%～30%，是燃?xì)忮仩t的50%～60%，是電加熱鍋爐的20%；

◆潔凈排放：

●CO₂零排放：燃燒生物質燃料，產生的二氧化碳與生物生長所需的二氧化碳相抵消，排放為零；高溫燃燒室使燃料充分燃燒，無焦油、碳粒和一氧化碳等可燃?xì)怏w排放，燃燒總排放為零。

●NO_X排放低：NOX排放低、免脫硝：鍋爐燃燒器采用了分段、低溫燃燒及煙氣再循環技術，使得爐膛內部溫度場均勻，避免了局部高溫，從而有效降低了燃料燃燒過程產生NOX的含量。PID系統隨時自動調控鍋爐煙氣排放≤80 mg/Nm3。

●煙塵排放接近為0：鍋爐排出的煙氣，經高效布袋除塵器的高效除塵，煙塵可有效實現潔凈排放；

●鍋爐及布袋除塵器收集的灰塵經灰塵凈化系統排入灰?guī)欤刑幚砗屠?，無二次污染。

◆智能監控，全自動運行：

●采用了PLC全自動智能監控系統，對鍋爐運行系統從點火、正常運行及停爐的全過程實現了自動智能控制與調節。

◆全自動“安全”保護：

●鍋爐運行的過程中，各類參數均連續自動采集，同時設置了各類故障報警及全自動安全聯鎖保護裝置。

◆燃料集中供應：

●燃料由公司統一供應，可有效保證燃料質量穩定；與常規燃煤鍋爐相比既可取消分散的堆煤場，又可減少地面污染。

◆工作環境佳：

●燃料的加工、運輸及燃燒均為全密閉專業化作業，燃料輸送、集中排灰均采用全封閉的自動氣力輸送，無任何粉塵跑冒。

◆節約用地：

●鍋爐房的設計取消了堆煤場與渣場，有效節約了用地與投資。

◆回收投資時間短：

●與燃油、燃?xì)饧半娂訜岬儒仩t相比，運行費用低廉，可在較短的時間內收回設備投資。

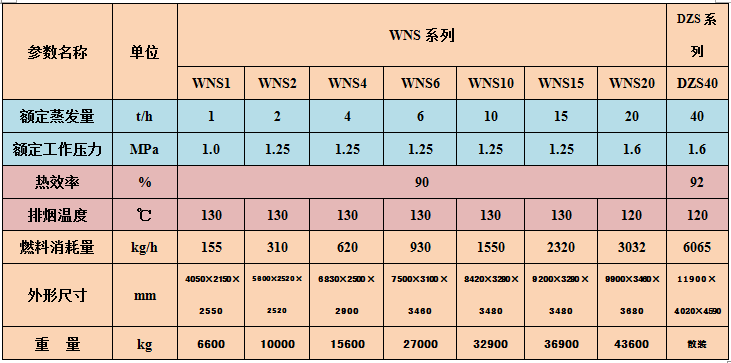

                                                                  █與燃?xì)忮仩t運行指標及對比
