2018 年政府對企業的大氣污染防治提出更 高要求，《山西省大氣污染防治 2018 年行動方 案》(晉政發[2018]52 號)，《晉城市 2018 年大氣 污染防治行動計劃》(晉市政辦[2018]18 號)，《晉 城市環保局關于開展煤化工企業環保提升改造 的通知》(晉市環發[2018]25 號)等文件相繼出 臺，要求 2018 年 10 月底前，鋼鐵、煤化工和市區 供熱企業完成煙氣脫白深度治理工程，消除石 膏雨、有色煙雨等現象，減少煙氣中可溶性鹽、 硫酸霧、有機物排放。為完成此項任務，公司工 程技術人員經過多次實地考察，與設計單位、技 術持有單位廣泛技術交流的基礎上，制定出適 合公司的鍋爐煙氣脫白深度治理環保工程方 案，現已完成設備制造、安裝的采購工作，將在 2018年10月底前按要求完成。

2 鍋爐煙氣脫白深度治理方案及原理

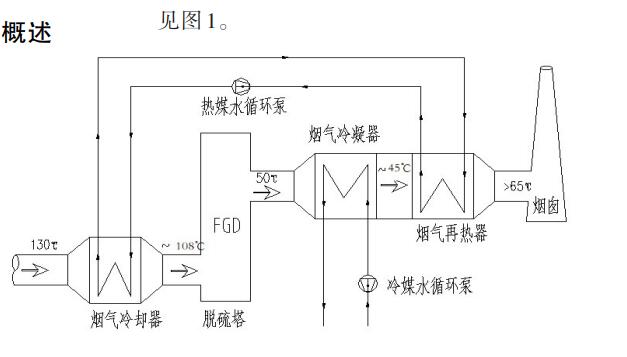

2.1 治理方案 我公司三個化工生產單位共有 10 臺蒸汽鍋 爐，3 臺三廢混燃爐，設有 6 套氨法煙氣濕法脫 硫系統，脫除 SO2后的煙氣通過煙囪排放。本次 設 煙 氣 脫 白 深 度 治 理 環 保 工 程 6 套 ，采 用 MGGH+煙氣冷凝工藝，即煙氣→ 冷卻器 → 脫硫塔 → 冷凝器 → 再熱器 → 排空大氣 ;煙 氣冷卻器和煙氣再熱器之間的熱媒介質為除鹽 水，脫硫塔后煙氣冷凝采用間壁式換熱，冷媒為 工廠的循環水。煙氣脫白系統采用集中與就地 監控相結合的控制方式，引入現有DCS系統。

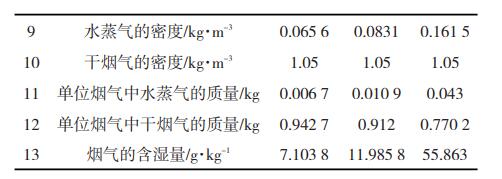

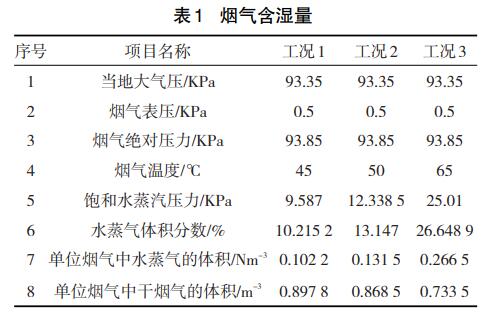

2.2 治理原理 濕氣體的飽和含濕量與濕煙氣壓力、飽和 溫度有關，壓力、飽和溫度越高含濕量就越高。 按照晉城當?shù)仄骄髿鈮?93.35KPa，鍋爐煙氣 濕法脫硫后的壓力 0.5KPa 計算，在 45℃、50℃、 65℃三種工況下，煙氣的含濕量見表

　　通過內插法計算，工況48℃下旳煙氣含濕量為10.033g/kg。

2.3 煙氣含濕量降低百分比

(1) 夏季(4月-10月)冷卻到≤48℃，再加熱到65℃工況下煙氣含濕量降低百分比： 55.863g·kg-1 - 10.033g·kg-1 55.863g·kg-1 ×100% ≈ 82% (2)冬季(11月-次年3月)冷卻到≤45℃，再加熱到65℃工況下煙氣含濕量降低百分比： 55.863g·kg-1 - 7.033g·kg-1 55.863g·kg-1 ×100% ≈ 87% 3 鍋爐煙氣脫白深度治理的技術指標(1)煙氣冷凝溫度要求：夏季(4 月-10 月)≤ 48℃，冬季(11月-次年3月)≤45℃;

(2)保證煙氣冷凝器將出脫硫塔煙氣溫度降低3℃;

(3)煙氣最終排放溫度>65℃，保證系統熱量平衡，根據當?shù)貧庀髼l件，保證實現冬季煙氣脫白。

4 鍋爐煙氣脫白深度治理工藝流程概述

4.1 煙氣冷卻器煙氣冷卻器布置在脫硫塔入口水平煙道內，以脫鹽水為載熱介質，在循環泵的驅動作用下進入煙氣冷卻器的換熱管內，與管外約 130℃煙氣進行熱交換，經過降溫后鍋爐煙氣進脫硫塔開展脫硫工序，低溫除鹽水被加熱為高溫除鹽水，高溫除鹽水進入煙氣再熱器去加熱塔后凈煙氣。同時，煙氣換熱器管束在煙道內對煙氣中的細微粉塵具有一定的捕集和去除作用，能夠?yàn)楦訃?yán)苛的環保排放標準提供保障。

4.2 煙氣冷凝器煙氣冷凝器水平布置在脫硫塔內部除霧器的上方，來自工廠冷卻水系統的冷循環水在增壓泵的驅動作用下進入煙氣冷凝器的換熱管內，在管外與脫硫后的煙氣進行換熱冷凝降溫，熱循環水回到工廠冷卻水回水總管到冷卻塔;煙氣被冷卻后的冷凝水返回脫硫塔，煙氣進入煙氣再熱器進行煙氣再加熱工序。

4.3 煙氣再熱器煙氣再熱器水平布置在煙氣冷凝器出口，來自煙氣冷卻器的高溫脫鹽水進入煙氣再熱器的換熱管內，與管外低溫?zé)煔膺M(jìn)行熱交換，降溫被冷卻后回到循環水泵，在泵的驅動下進入煙氣冷卻器開始下一個循環換熱過程;低溫?zé)煔馕鼰嵘郎?>65℃)后由煙囪排空。

4.4 煙氣脫白系統輔助設施為了保證整個煙羽脫白系統的安全可靠運行，水循環系統專門設置了相應的補水、穩壓、排污、加藥、取樣等輔助系統，煙氣換熱器本體設置了在線高壓水沖洗系統，可定期沖洗煙氣中夾帶的煙塵，保證系統、設備的安全高效運行。為了防止煙氣冷凝器氟塑料軟管發生鐵銹及其他顆粒物等雜質的堵塞事故，循環水上水管裝設 1 臺永磁除鐵過濾器，同時在冷水泵入口裝設 40 目的不銹鋼濾網，定期對循環水進行過濾清洗，保持冷卻水的品質，保障泵和氟塑料換熱器等設備的安全運行。

（作者：王 翔 王龍剛）
